同期式カウンタはIC中に多用されている。

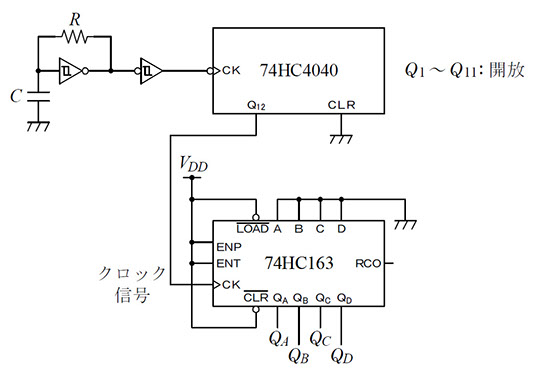

この回路ではQAに入力（７４HC163のCK端子）されたクロックの１／２分周のクロックが、QBには

１／４分周のクロック、QCに１／８分周のクロック、QDに１／１６分周のクロックが、CK端子の立上りのタイミングで出力される。

出力端子のQD、QC、QB、QAがそれぞれ

０、１、０、１のとき　１０進数でのカウント値は？



（キーポイント）

７４HC１６３にクロック信号を供給している７４HC４０４０は何？。

カウンタでQ１２は１／４０９６分周の出力信号です。



（参照）テキスト　2-19

解答例
