基礎ー論理回路

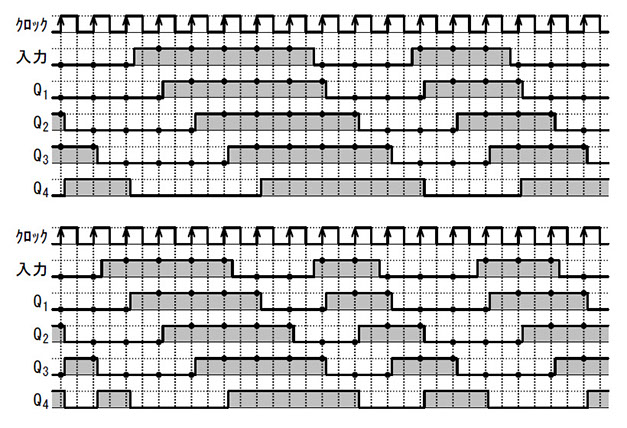

信号のサンプリングする点（●）

が記入されていること、入力信号

に対して、出力信号の遅延が

ちゃんと記入してあるか、確認

して下さい。



（学習の要素）

シフトレジスタの動作の理解は

シリアル通信の理解のために

重要な技術です。

あるタイミングで列方向断面を

かんがえれば、０・１・０・１など

シリアルで入力された信号を

パラレルで受け取ることができます。



（参照）

テキスト　2-23
