直流回路・キルヒホッフ

レポート課題３

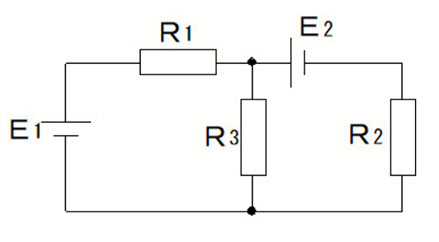

　②　図R1.1の回路において，E1＝10Ｖ，

　　　　E2＝４Ｖ，R1＝５Ω，R2＝10Ω，

　　　R3＝２Ωのとき，抵抗Ｒ２に流れる

　　　電流をキルヒホッフの法則を用いて

　　　計算せよ。







ヒント：　最初に電流Ｉ１、Ｉ２、Ｉ３を任意の向きで回路図に記載すること。

　　　　　次にキルヒホッフ第一法則の式と第二法則の２式、合計で３式を作成する。

　　　　　３式を使用して未知数Ｉ１、Ｉ２、Ｉ３を計算し、その値が負になった場合は、最初に決めた電流の向き

　　　　　が反対であっただけであり、計算は正しく、電流の方向が予想と異なったということである。
