【レポート課題】

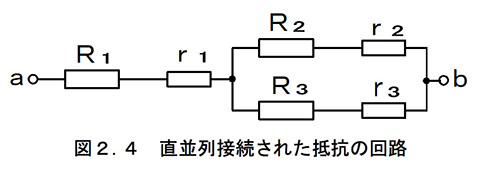

① テスターにて測定した各抵抗の抵抗値を用いて，その合成抵抗

　　を求め，表2.3の測定記録で計算されたａｂ間の抵抗値

　　(ab間の電圧/ｒ1 に流れる電流:Ｉ1）と比較せよ。

② 抵抗Ｒ２，Ｒ３に流れる電流の和が抵抗Ｒ１に流れる電流に

　　等しくなること測定結果より確認せよ。

考え方

① 、②　電子回路は電流と定電圧源に注目すると良い。　R1に流れる電流はｒ１の両端電圧を１０Ωで割れば良い。

　　　例　ｒ１両端電圧：１０ｍV　　R1又はｒ１に流れている電流１ｍAとなる。

　　電流はaからbへ流れていて、ｒ１に流れている電流は回路電流（最大電流）を示している。

　　回路電流はR2とR3に分岐してまたｂ点の手前でまた、合流する。
