（注意点）

加法標準型と乗法標準型を知って、使い分けること。

　　　　　加法標準型：真理値表の出力に１が少ない場合。

　　　　　乗法標準型：真理値表の出力に０が少ない場合。



乗法標準型なので真理値表で０になる出力に注目する。

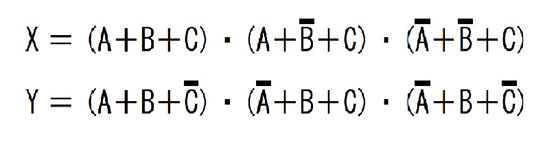

（X）　出力Ｘは３個のため３項作成する。　そのときに項内は和となり

　　　　項どうしは積となること、入力信号の正負が反転することに注意。

（Y）　出力Ｙについても同様。



次ページ以降を参照のこと
