Ｄフリップフロップ
基礎ー論理回路

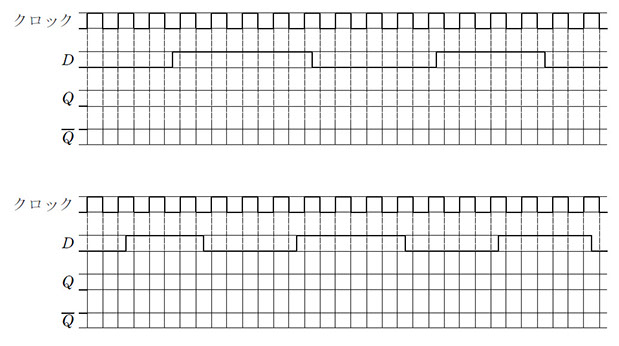

ポジティブエッジトリガ形Ｄフリップフロップのタイミング図を完成しなさい。
フリップフロップの伝搬遅延時間（入力信号が与えられてから出力信号が現れるまでの遅れ時間）を考慮して作図しなさい。 ただし，Q の初期値は０とする。
（キーポイント）
まず初期値を記入しよう。 順序回路なので、始めの部分は不定の可能性が多いため。
（参照） テキスト 2-3
ポジティブエッジトリガ形Ｄフリップフロップのタイミング図を完成しなさい。
フリップフロップの伝搬遅延時間（入力信号が与えられてから出力信号が現れるまでの遅れ時間）を考慮して作図しなさい。 ただし，Q の初期値は０とする。
（キーポイント）
まず初期値を記入しよう。 順序回路なので、始めの部分は不定の可能性が多いため。
（参照） テキスト 2-3
