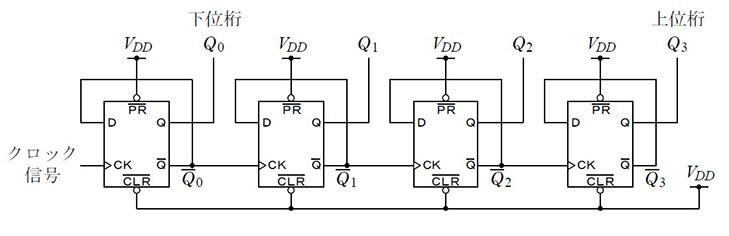

下記の非同期式16 進アップカウンタのタイミング図を完成しなさい。　フリップフロップの伝搬遅延時間を考慮せず，各フリップフロップを理想的なＴフリップフロップと考えて作図しなさい。　また，クロック信号が入力されることによって変化するカウントQ3Q2Q1Q0 を10 進数で記入しなさい。　各フリップフロップの初期値は，Q0 ＝０，Q1 ＝１，Q2 ＝０，Q3 ＝１とする。



（キーポイント）

初期値と１０進数、●の記入を

忘れないでね。

遅延表現は段数が多いので

省略して下さい。



（参照）

テキスト　2-15
