レポート課題１：例題

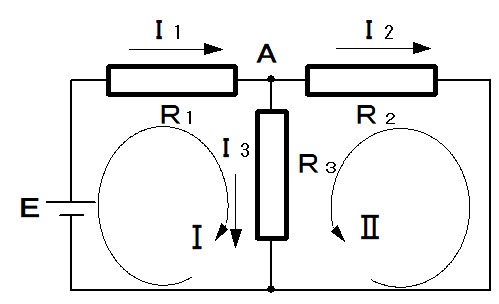

（１）　右に示す回路において，

　　接続点Ａについてキルヒホッフの

　　第１法則を適用して回路方程式を示せ。



（２）　閉路ⅠおよびⅡにおいて

　　　第２法則を適用して回路方程式

　を２つ示せ。



ヒント：　（１）は電流の式

　　　　　（２）は抵抗と抵抗に流れる電流で

　　　　　　　発生する電圧を定電圧源Ｅの

　　　　　　ように記載し、てプラス極とマイナス極

　　　　　　の方向が揃っていない場合は記号

　　　　　　をマイナスとして式を作成する。
