直流回路・キルヒホッフ

レポート課題２

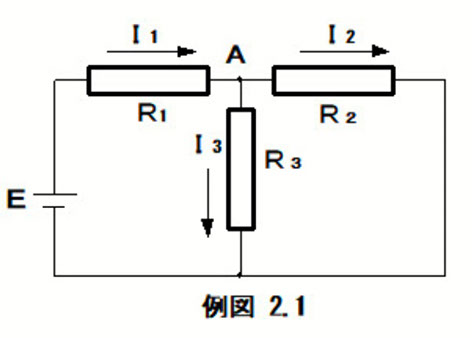

教科書ｐ30，例図2.1の回路において，

各抵抗の抵抗値をＲ1＝15Ω,Ｒ2＝3Ω,

Ｒ3＝12Ωとし，電源の電圧がＥ＝３Ｖのとき

抵抗Ｒ2 に流れる電流をオームの法則を

使って計算せよ。

また，抵抗Ｒ1 の両端に現れる電圧Ｖ1 は

いくらか。



ヒント：　オームの法則で求めるには、

　　　　　Ｒ２とＲ３の並列抵抗を計算し

　　　　　Ｒ１との直列抵抗値を求める。

　　　　　電圧源Ｅとその直列抵抗値から回路電流を求める。

　　　　　Ｒ２に流れる電流は上記の回路電流がＲ２とＲ３に分かれて流れるので、その比、３：１２（１：４）で計算

　　　　　すれば求められる。　　　ちなみにＩ２が１２、Ｉ３が３の比となる。



　　　　　抵抗Ｒ１の両端の電圧は、回路電流とＲ１の抵抗値から求めることができる。
