【課題２/３】

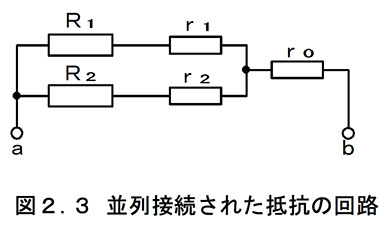

①　抵抗Ｒ１およびＲ２に流れる電流の和がａｂ間に流れる電流に等しく

　　なっているか，表2.2の測定結果より確かめよ。

②　テスターによる抵抗Ｒ１およびＲ２の抵抗値からａｂ間の合成抵抗を

　　計算し，表2.2で計算したａｂ間の合成抵抗の値と比較せよ。

③ａｂ間に流れる電流Ｉ0と抵抗Ｒ1，Ｒ2に流れる電流Ｉ1およびＩ2 の比が

　　となることを測定結果を用いて確かめよ。

考え方

① 最初にテスターで抵抗Ｒ1，Ｒ2 の抵抗値をテスター測定するが、実測データの

　　計算は、テスターでの測定とは別に計算

　　し、比較する。

　　よって、同じにはならない。



② 分圧の計算方法を覚えているかを確認　　する。

　　測定値はｂを０Vとするため、ｂ端子　から電圧を加算していくと良い。
